GRBL四轴雕刻机接口板，XYZA轴。输入输出信号光耦隔离，支持MPG电子手轮。
可接脱机模块，脱机运行，支持暂停/继续/急停/对刀。
如需了解无线电子手轮相关资料请到主页查看 MC.MPG
如需了解脱机模块请到主页查看 GRBL-脱机控制器

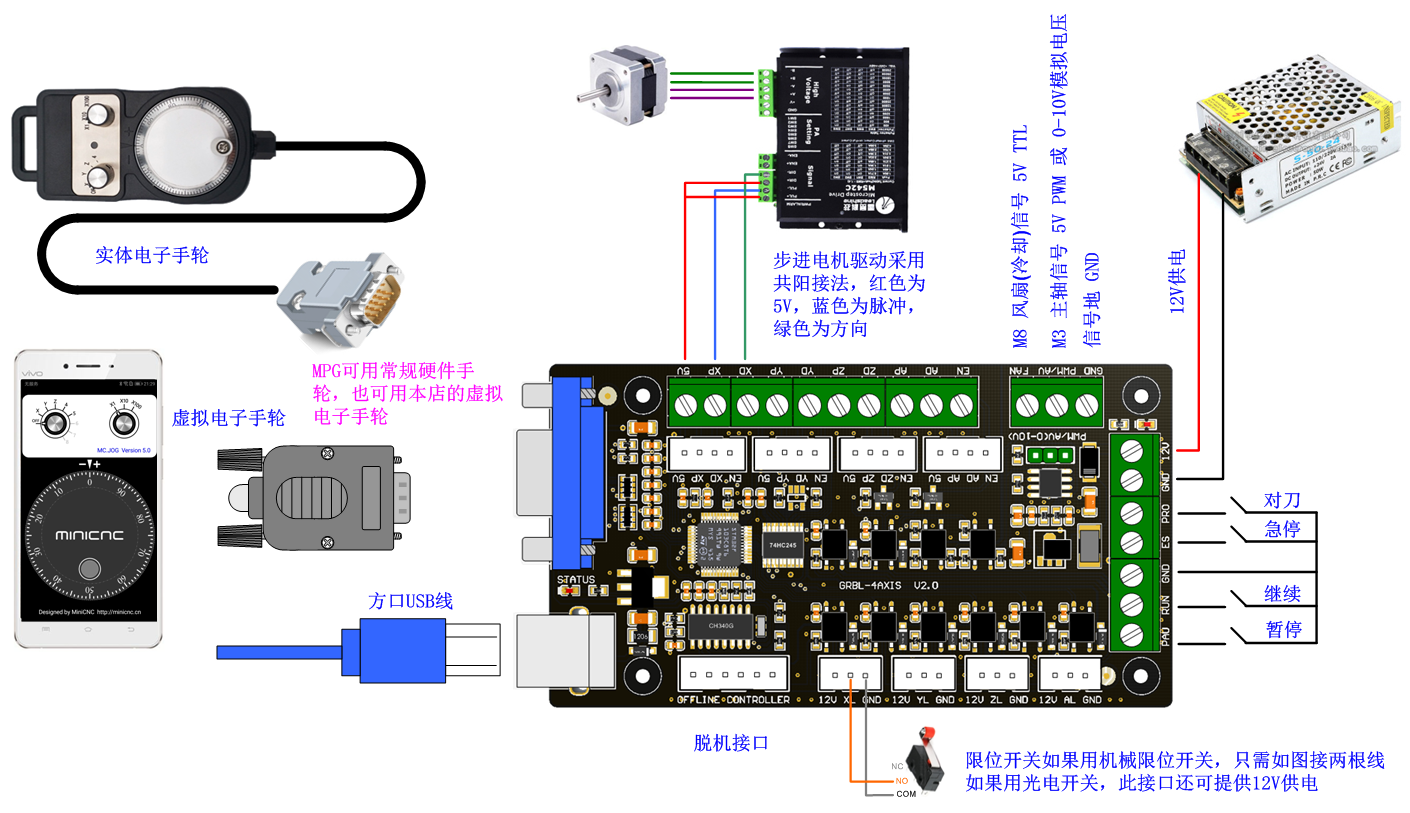

接线示意图：
控制板参数介绍：—— 对任何参数有疑问，可联系我。
$0=5 (step pulse, usec) //脉冲宽度（默认即可）
$1=25 (step idle delay, msec) //力矩保持时间（255：永久保持 1-254：保持 ms）
$2=0 (step port invert mask:00000000) //脉冲反向
$3=0 (dir port invert mask:00000000) //轴运动方向
$4=0 (step enable invert, bool) //使能反向
$5=0 (limit pins invert, bool) //限位反向
$6=0 (probe pin invert, bool) //对刀反向
$10=3 (status report mask:00000011) //报告模式（默认即可）
$11=0.010 (junction deviation, mm) //圆弧参数（默认即可）
$12=0.002 (arc tolerance, mm) //圆弧参数（默认即可）
$13=0 (report inches, bool) //开启英制单位
$20=0 (soft limits, bool) //开启软件限位
$21=1 (hard limits, bool) //开启硬件限位
$22=1 (homing cycle, bool) //使能回原点
$23=0 (homing dir invert mask:00000000) //回原点方向
$24=500.000 (homing feed, mm(or degree)/min) //重复确认限位开关的速度
$25=1000.000 (homing seek, mm(or degree)/min) //快速寻找限位开关的速度
$26=250 (homing debounce, msec) //软件滤波（默认即可）
$27=5.000 (homing pull-off, mm(or degree)) //限位开关释放距离
$30=10000 (spindle max rpm) //主轴最大转速
$31=0 (spindle min rpm) //主轴最低转速
$32=0 (laser mode, bool) //激光模式
$61=4 (axis nums) //设置轴数（当设置为3轴时，A轴自动跟随Y轴）
$62=0 (core xy, bool) //CoreXY模式
$63=1 (homing force set origin, bool) //强制设置限位开关处为机械零点
$64=1 (invert y2 dir, bool) //反向Y2方向（当A轴随动Y轴时有效）
$65=1 (weak laser percent, 0-100) //弱光功率设置
$66=0 (laser effect adjust, 0-255) //激光雕刻效果调整
$67=0 (spindle soft start, bool) //开启主轴软起动（减小对电源的冲击）
//4个轴的脉冲当量 （多少个脉冲走1mm）
$100=80.000 (x, step/mm)
$101=80.000 (y, step/mm)
$102=80.000 (z, step/mm)
$103=80.000 (a, step/mm)
//4个轴的最大速度限制
$110=10000.000 (x max rate, mm/min)
$111=10000.000 (y max rate, mm/min)
$112=10000.000 (z max rate, mm/min)
$113=10000.000 (a max rate, mm/min)
//4个轴的加速度
$120=50.000 (x accel, mm/sec^2)
$121=50.000 (y accel, mm/sec^2)
$122=50.000 (z accel, mm/sec^2)
$123=50.000 (a accel, mm/sec^2)
//4个轴的最大行程限制（配合软件限位）
$130=1000.000 (x max travel, mm)
$131=1000.000 (y max travel, mm)
$132=1000.000 (z max travel, mm)
$133=1000.000 (a max travel, mm)
//4个轴的回原点顺序设定（0：不参与回原点，1-4：回原点顺序）
$140=2 (x homing order, 0-4)
$141=2 (y homing order, 0-4)
$142=1 (z homing order, 0-4)
$143=0 (a homing order, 0-4)
//4个轴的加工零点相对机械零点的坐标偏移（不用特意设置，通过SET0功能自动设置）
$150=0.000 (x origin offset, mm(or degree))
$151=0.000 (y origin offset, mm(or degree))
$152=0.000 (z origin offset, mm(or degree))
$153=0.000 (a origin offset, mm(or degree))
GRBL四轴雕刻机接口板使用说明书 V2.0
索引
---------------如何接步进电机？
---------------如何接限位开关？
---------------如何接主轴电机/冷却风扇？
---------------如何接激光头？
---------------如何查看控制板参数？
---------------如何设置控制板参数？
---------------如何计算脉冲数/mm参数？
---------------轴运动方向反了？轴回原点方向反了？
---------------我想调整每个轴的回原点顺序？我不想让A轴参与回原点？
---------------如何使用脱机模块？
---------------如何使用电子手轮？
---------------关于暂停/继续/急停/对刀的使用方法？
---------------控制板程序如何升级？
---------------如何接步进电机？
GRBL四轴接口板不集成驱动，所以需要外接驱动。驱动根据使用的电机选择合适的即可。
接口板输出轴的 方向、脉冲 和 使能 信号，共阳接法。
以X轴为例：（Y/Z/A轴同理）

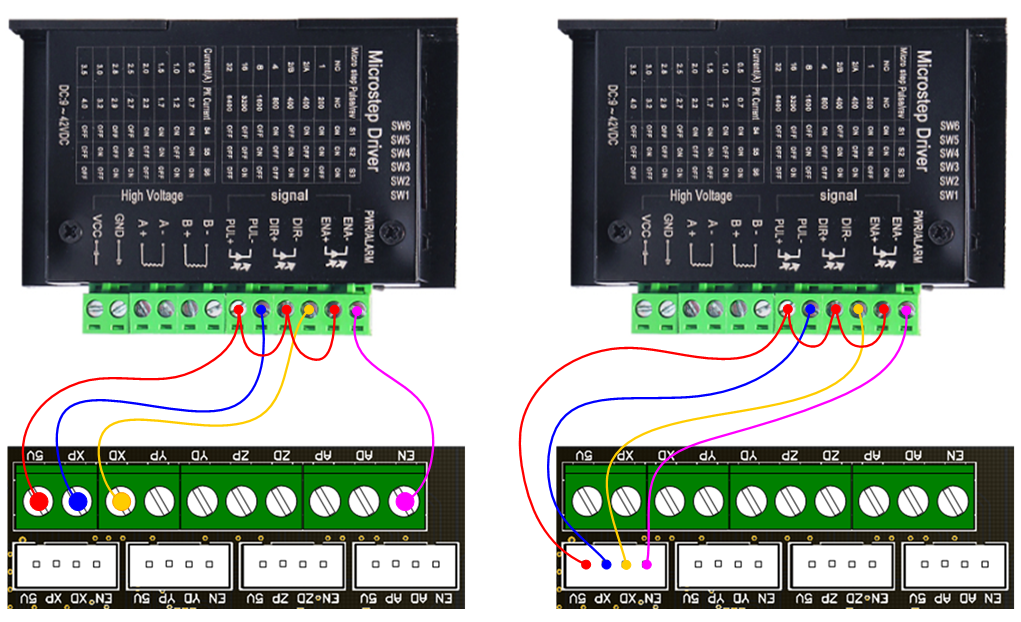

如下图，可以通过绿端子接线，也可以通过内部XH2.54-4P接口接线。（使能信号一般可以不接）

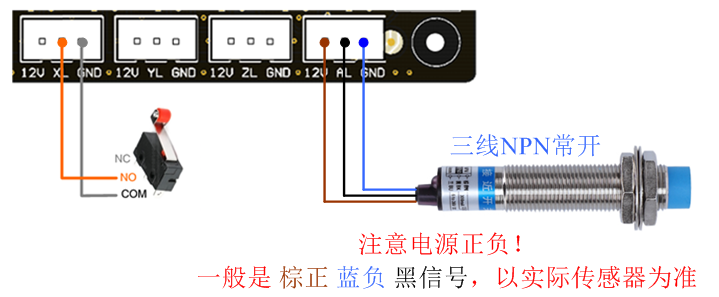

---------------如何接限位开关？
大部分简易雕刻机，很多人都不接限位开关，这也是可以的。如果需要自动回原点等功能，则需要接限位开关。
（如果每个轴装两个限位开关，请并联即可，如果每个轴只有一个限位开关，请装在轴的负方向一侧）。
以X轴为例：（Y/Z/A轴同理）
可以接机械式的轻触开关，只需要接NO和COM两根线。
也可以使用三线的接近开关或光电开关等。
注意三线开关的供电范围！
如果控制板使用12V供电，那么限位接口里的12V也是12V。如果控制板使用24V供电，则限位接口里的12V，也将变为24V！
---------------如何接主轴电机/冷却风扇？
GRBL四轴接口板可以输出两种主轴信号，分别是 5V的PWM信号 或 0-10V的模拟信号。
所以如果是小直流电机，可以使用一般小的PWM调速模块。
大功率电机一般使用变频器。具体接线以实际使用的模块或变频器为准。
FAN接口可以通过M8命令打开，M9命令关闭。信号为5V的TTL信号。

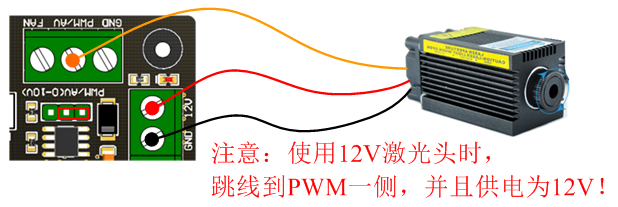

---------------如何接激光头？
以12V三线激光头为例
---------------如何查看控制板参数？

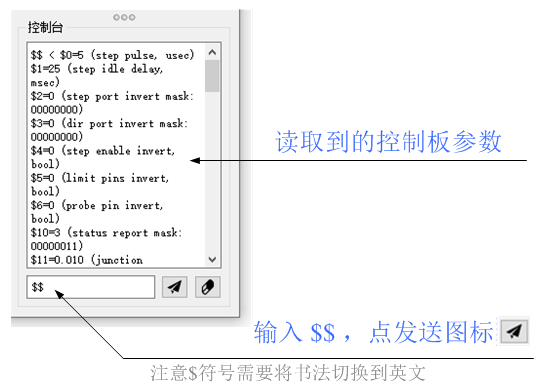

如图，在Candle软件右下角命令框里输入 $$，点击发送即可看到控制板所有参数
---------------如何设置控制板参数？

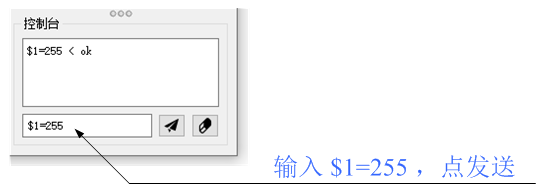

比如，要将参数1设置为255，如下图，发送$1=255，点发送即可。
---------------如何计算脉冲数/mm参数？
脉冲数/mm这个参数的含义是：机器移动1mm的距离，控制板需要给多少个脉冲。
所以这个参数一定要根据自己实际机器设置，否则会导致机器加工的实际尺寸和预期尺寸不一致。
和该参数有关系的因素很多：
步进电机步进角度 (一般常见两相四线步进电机步进角度为1.8°，当然也有0.9°的)
驱动细分 (我一般设置16细分，根据需求即可。一般细分越高，机器能达到的最高速度就会越低)
丝杠导程 (丝杠转一圈，滑块前进的距离，注意：导程和螺距是两个概念，导程 = 螺距 x 螺纹头数)
减速机减速比 (有些设备会有减速机，目的是增大扭矩 或 提高精度等等)
同步带齿距 (同步带上两个齿牙之间的距离)
同步轮齿数 (同步轮上一圈的齿牙数量)
例1：丝杠机器
步进电机步进角1.8°，驱动细分16，丝杠导程4mm，减速机10：1（如果没有减速机，就按1：1计算）。
脉冲数/mm参数 = ( (360/1.8) x 16 x 10 ) / 4 = 8000
例2：同步带机器
步进电机步进角1.8°，驱动细分16，同步带齿距2mm，同步轮20齿。
脉冲数/mm参数 = ( (360/1.8) x 16 ) / ( 2 x 20 ) = 80
---------------轴运动方向反了？轴回原点方向反了？
原则上先调 轴整运动方向，后调整 轴回原点方向！
轴运动方向调整：
参数3控制 轴运动方向。
参数的bit0表示X轴，bit1表示Y轴，bit2表示Z轴，bit3表示A轴。
如果发现某个轴运动方向反了，则反向对应bit即可。
如果你不懂二进制，看不懂上边说的bit0/1/2/3什么意思，则按如下操作：
1.先把参数3设置为0

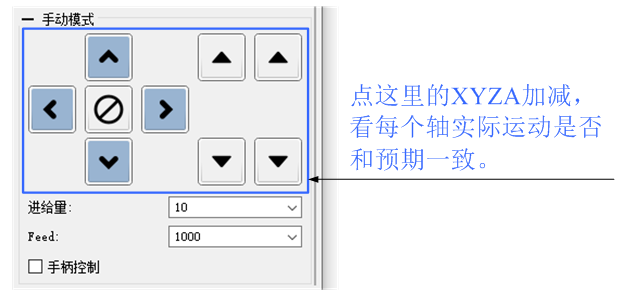

2.如下图，看每个轴的运动反向是否正确
3.如果有和预期不一致的地方，按如下设置：
A对 Z对 Y对 X对 - 设置 $3 = 0
A对 Z对 Y对 X错 - 设置 $3 = 1
A对 Z对 Y错 X对 - 设置 $3 = 2
A对 Z对 Y错 X错 - 设置 $3 = 3
A对 Z错 Y对 X对 - 设置 $3 = 4
A对 Z错 Y对 X错 - 设置 $3 = 5
A对 Z错 Y错 X对 - 设置 $3 = 6
A对 Z错 Y错 X错 - 设置 $3 = 7
A错 Z对 Y对 X对 - 设置 $3 = 8
A错 Z对 Y对 X错 - 设置 $3 = 9
A错 Z对 Y错 X对 - 设置 $3 = 10
A错 Z对 Y错 X错 - 设置 $3 = 11
A错 Z错 Y对 X对 - 设置 $3 = 12
A错 Z错 Y对 X错 - 设置 $3 = 13
A错 Z错 Y错 X对 - 设置 $3 = 14
A错 Z错 Y错 X错 - 设置 $3 = 15
轴回原点方向调整：（如果机器没有限位开关，不用考虑回原点的问题）
参数23控制 轴回原点方向。
参数的bit0表示X轴，bit1表示Y轴，bit2表示Z轴，bit3表示A轴。
如果发现某个轴回原点方向反了，则反向对应bit即可。
如果你不懂二进制，看不懂上边说的bit0/1/2/3什么意思，则按如下操作：
1.先把参数23设置为0

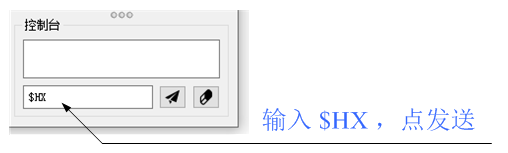

2.如下图，可以分别发送$HX/$HY/$HZ/$HA来控制XYZA轴分别回原点。
以X轴为例，发送$HX之后，机器的X轴会自动搜寻限位开关，
如果X运动方向是朝着靠近限位开关的一侧运动，则说明正确，等待自动搜寻结束即可。
如果发现X轴的运动方向远离限位开关所在的方向，表示X轴回原点方向错误，则立即急停或断电。
Y/Z/A轴同上。
3.如果 轴回原点方向 有不对的地方，按如下设置：
A对 Z对 Y对 X对 - 设置 $23 = 0
A对 Z对 Y对 X错 - 设置 $23 = 1
A对 Z对 Y错 X对 - 设置 $23 = 2
A对 Z对 Y错 X错 - 设置 $23 = 3
A对 Z错 Y对 X对 - 设置 $23 = 4
A对 Z错 Y对 X错 - 设置 $23 = 5
A对 Z错 Y错 X对 - 设置 $23 = 6
A对 Z错 Y错 X错 - 设置 $23 = 7
A错 Z对 Y对 X对 - 设置 $23 = 8
A错 Z对 Y对 X错 - 设置 $23 = 9
A错 Z对 Y错 X对 - 设置 $23 = 10
A错 Z对 Y错 X错 - 设置 $23 = 11
A错 Z错 Y对 X对 - 设置 $23 = 12
A错 Z错 Y对 X错 - 设置 $23 = 13
A错 Z错 Y错 X对 - 设置 $23 = 14
A错 Z错 Y错 X错 - 设置 $23 = 15

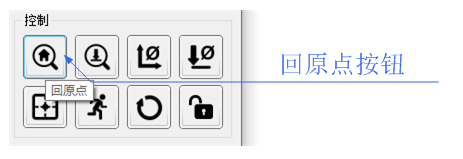

4.设置好之后，可以直接点软件上的一键回原点按钮，机器会自动执行所有轴找限位开关。
---------------我想调整每个轴的回原点顺序？我不想让A轴参与回原点？
//4个轴的回原点顺序设定（0：不参与回原点，1-4：回原点顺序）
$140=2 (x homing order, 0-4)
$141=2 (y homing order, 0-4)
$142=1 (z homing order, 0-4)
$143=0 (a homing order, 0-4)
以上四个参数，可以控制每个轴是否参与回原点动作，以及回原点的顺序。
比如上边四个参数表示：A轴不参与回原点，Z轴先回原点，完成后，XY再开始回原点。

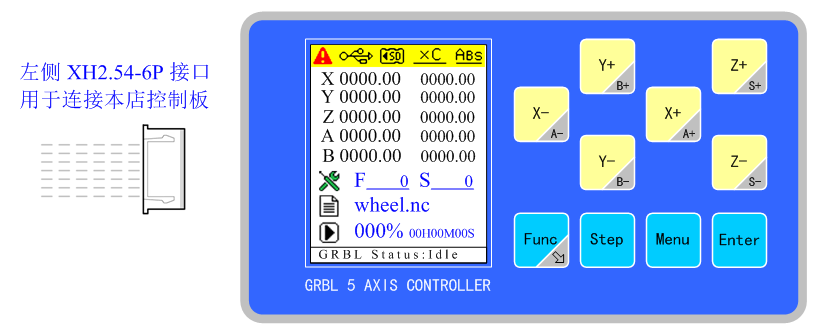

---------------如何使用脱机模块？
直接连接本店的脱机模块，即可使用，脱机模块使用方法参见：

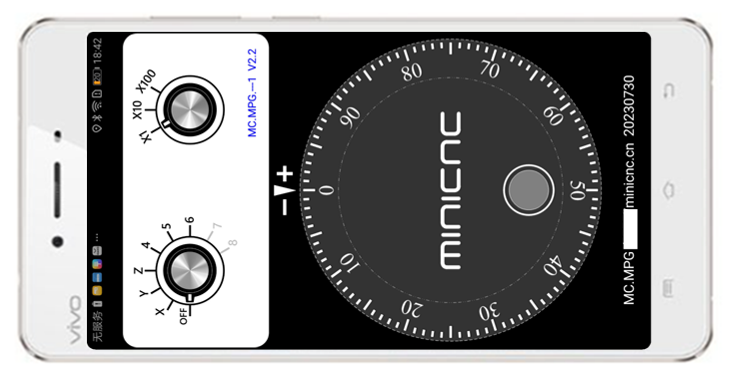

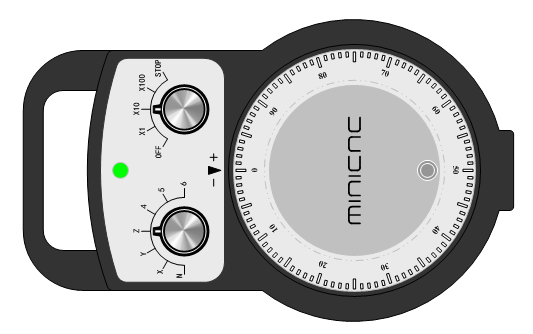

---------------如何使用电子手轮？
使用方法参见：MC.MPG 无线电子手轮
---------------关于暂停/继续/急停/对刀的使用方法？
按照接线示意图接线即可。
